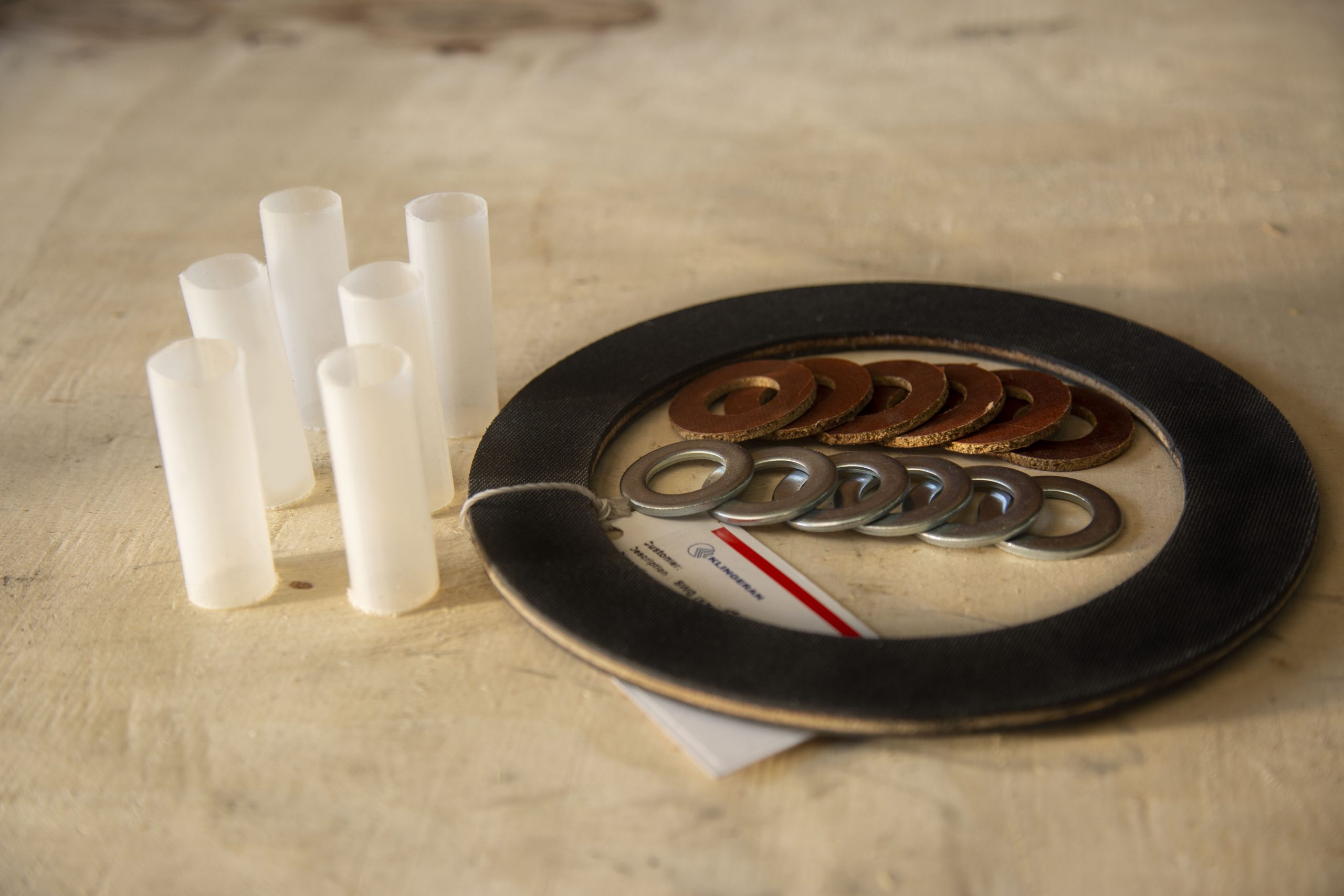

Изоляционные комплекты — это разновидность изолирующих прокладок, которые в основном используются для отключения электрического тока во фланцах и других соединениях. Изоляционные комплекты используются для электрической изоляции фланцев подземных труб. Эта электрическая изоляция обычно используется для предотвращения утечки тока на конструкции, которые не должны быть защищены. Кроме того, эта электрическая изоляция снижает утечки и блуждающие токи в системах катодной защиты.Комплект изоляции состоит из следующих трех частей:

• Прокладка: она представляет собой деталь, которая помещается между двумя поверхностями фланца и изолирует подземную часть фланца от надземной. Обычно его материалом является фенольная смола.

Существует три типа прокладок: Тип E: Полнолицевая (FF) (прокладка покрывает всю поверхность между двумя фланцами, а проход для фланцевых винтов также установлен на прокладке) и Тип F: С выступающей поверхностью (RF) ( прокладка имеет только два (включает внутреннюю кромку фланца) и тип D, который размещается в виде кольца внутри корпуса кольцевых фланцев, и они изготавливаются в разных классах давления таких как: 150, 300 и т.д. .согласно стандартам ASME, ANSI. Тип прокладки, ее размер и класс выбираются исходя из характеристик фланца.

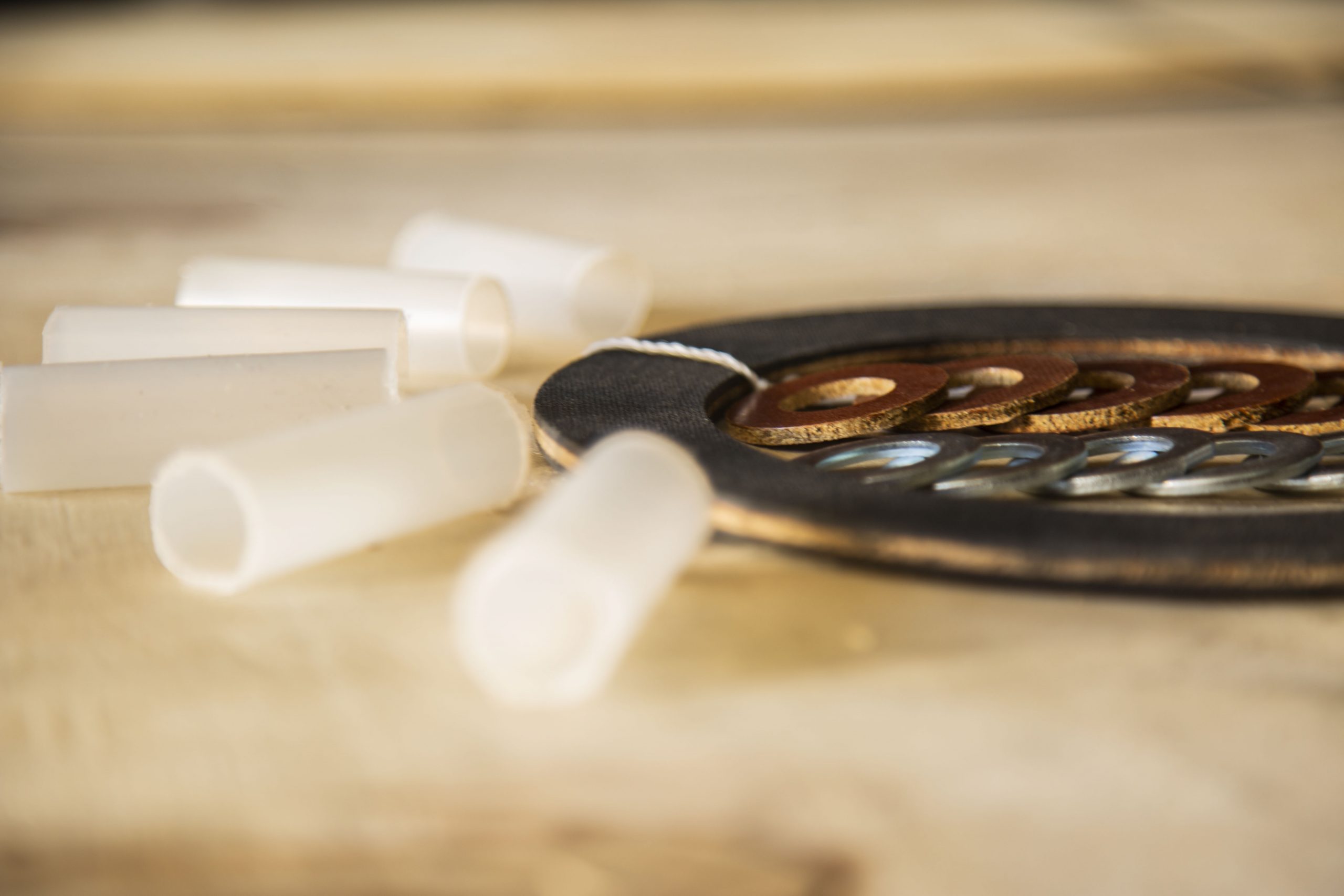

• Втулка: полиэтиленовая трубка надевается на винты фланца и служит для изоляции винта от тела фланца (винты могут быть выдавлены из слюдяного материала).

• Шайба: они изготовлены из фенольной смолы и используются для изоляции гайки и шайбы от корпуса фланца. Эта изоляция может поставляться из таких материалов, как оксиласовое волокно и фенольная смола, полиэтилен и тефлон.
