Ультразвуковой счетчик является одним из типов промышленных счетчиков, который пользуется популярностью и используется в самых разных отраслях промышленности и на различных станциях благодаря своим многочисленным преимуществам по сравнению с другими моделями. Промышленно-производственная компания «Газ Сузан», учитывая большие потребности нефтегазовой, нефтеперерабатывающей, нефтехимической и энергетической промышленности страны в этой сфере, пройдя этапы НИОКР и локализации частей производственного процесса, запустила свою производственную линию. Пройдя многочисленные и подробные этапы проверки экспертами Национальной газовой компании Ирана, компании удалось зарегистрировать свою марку в списке поставщиков этого технологического продукта Министерства нефти. Метод промышленного ультразвукового измерения контура основан на измерении временных изменений ультразвукового сигнала между парой преобразователей. В этом методе датчики располагают друг перед другом (по обеим сторонам пути потока) и под определенным углом к оси расходомера (так называемый путь датчика).

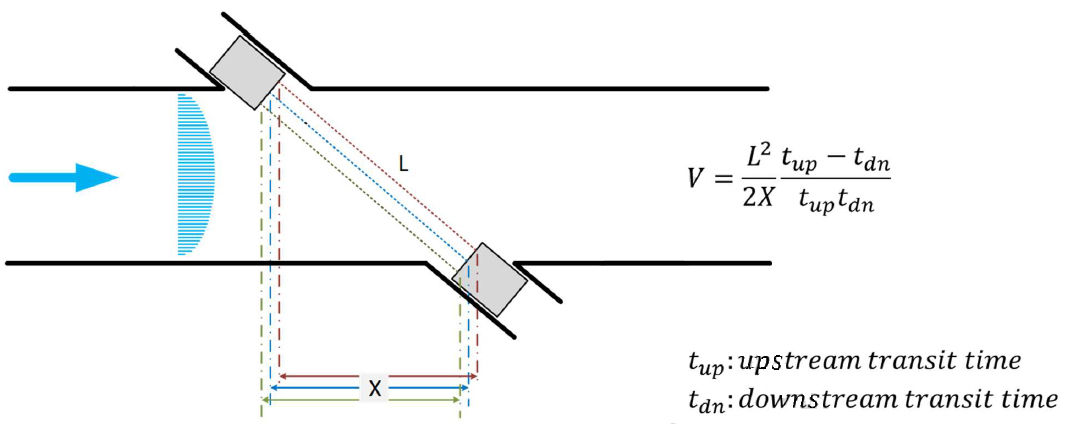

На первом этапе первый преобразователь посылает ультразвуковой сигнал с определенной амплитудой и частотой. Интервал времени между отправкой сигнала и его получением вторым преобразователем измеряется и, поскольку путь передачи сигнала проходит в том же направлении, что и поток, называется временем перехода вниз (tdn). На следующем шаге та же операция повторяется в обратном направлении, а интервал времени между отправкой сигнала от второго преобразователя и приемом его первым преобразователем называется временем измерения и перехода вверх (tup(.Теперь, используя соотношение, указанное на рисунке ниже, можно получить среднюю скорость жидкости на уровне поперечного сечения расходомера. В случае, когда проходящий поток равен нулю, отрезки времени перехода сигнала вверх и вниз равны, и поэтому V будет равно нулю. При изменении потока разница между этими временами изменяется в зависимости от количества и направления потока.

В связи с неравномерностью профиля скорости жидкости в сечении контура и для повышения точности измерения в приложениях финансового обмена (Custody Transfer) количество путей преобразователя выбрано не менее 4. Каждый путь измеряет скорость жидкости на определенном уровне поперечного сечения расходомера, и конечная скорость рассчитывается как средневзвешенное значение этих скоростей. Умножая среднюю скорость на площадь поперечного сечения расходомера, можно получить расход жидкости, а умножив расход на время прохождения жидкости, можно получить объем потока.

Преимущества ультразвукового счетчика по сравнению с турбинным:

возможность двустороннего измерения,
высокая точность и воспроизводимость измерения расхода,
устранение перепада давления при протекании жидкости через счетчик,
возможность измерения с высокой точностью в более широком диапазоне расходов,
низкие затраты на техническое обслуживание и ремонт за счет исключения механических и круглых деталей,
разнообразие применений благодаря устойчивости деталей, контактирующих с жидкостью, к коррозии.
  Преимущества ультразвукового счетчика производства компании ” Газ Сузан “:

использование эксклюзивной системы BCW (широкополосная непрерывная волна) в секции SPU, что привело к повышению защиты от акустических шумов и снижению энергопотребления,
дизайн в искробезопасном исполнении IS (Intrinsically Safe), что обусловило высший класс взрывозащиты (Ex ia IIC T4), а также возможность доступа к платам SPU в опасной среде,
имеет сертификаты производительности на основе стандартов AGA 9 и OIML R137 (класс точности 0,5%) от Нидерландского института NMi, а также зарегистрирован в списке поставщиков Министерства нефти, низкая стоимость обслуживания, а также сохранение стабильности и точности измерения при малых расходах за счет конструкции счетчика, основанной на оптимальной структуре и количестве элементов.

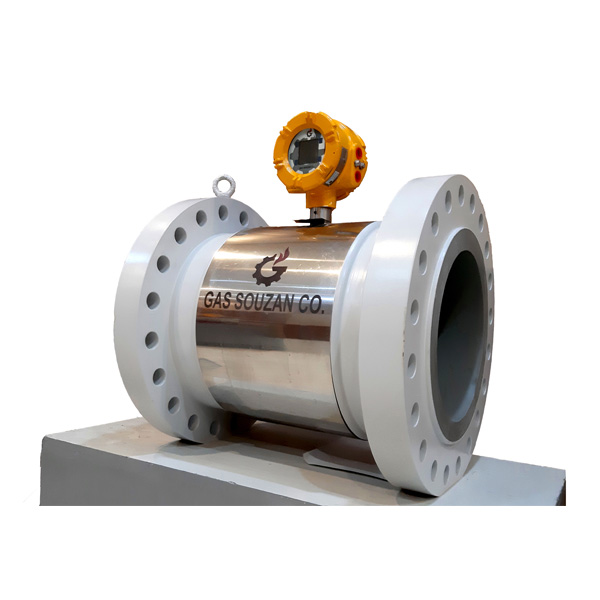

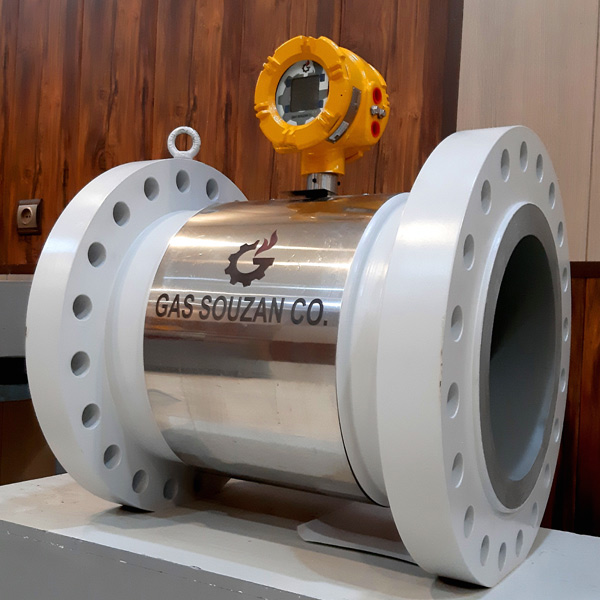

Этот счетчик в настоящее время производится в размерах 3, 4, 6, 8, 10 и 12 дюймов и в классах 150, 300 и 600 и был установлен в различных центрах, включая металлургические, нефтехимические, станции CGS и т.д.
