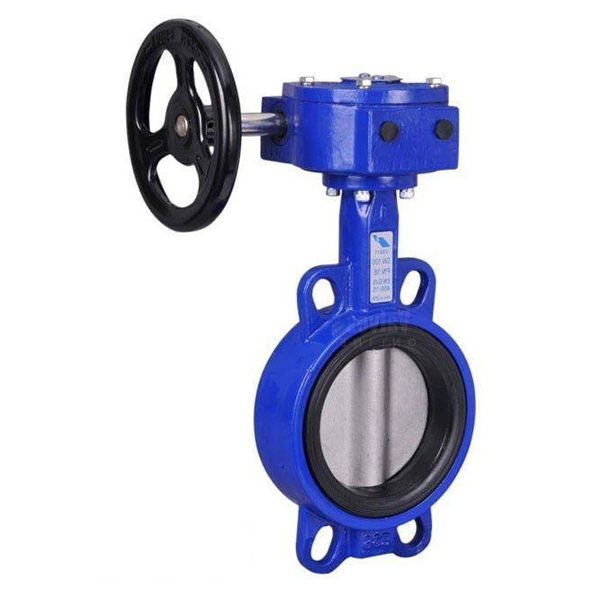

شیر پروانه ای گیربکسی

جنس بدنه:
آلومینیوم، EPDM/NBR/PTFE/VITON
سایز اتصال DN200-DN250-DN300
اتصال:
نوع لاگ
کلاس فشار:
PN10/16
عملگر:
گیربکس:
EN 558، سری 20محافظ :
چدن داکتیل GGG40سیت :
EPDM، NBRمواد ساقه
SS 420, SS316, SS304مواد دیسک
SS 316، چدن داکتیل، فولاد ضد زنگ و آلومینیوم برنز، GGG40/ASTM A216 WCB/CF8/CF8M/ C954شفت: استنلس استیلحفاظت از سطح:
پوشش اپوکسی 80 میکرومترمناسب برای استفاده با فلنج های مطابق با PN10/PN16/CLASS125/CLASS 150

شیر پروانه ای گیربکسی
قیمت خرید شیر پروانه ای گیربکسی را به همراه انواع آن و تفاوت و شباهت با دیگر تجهیزات را مورد بررسی قرار دادیم. شیر پروانه ای گیربکسی که با عملگر گیربکس دستی از طریق چرخ دستی متناسب با سری سوپاپ پروانه ای. عملگرهای گیربکس برای باز و بسته شدن دریچه های پروانه ای، به ویژه دریچه های اندازه بزرگتر، در مقایسه با اپراتور اهرمی سنتی استفاده می شوند.

شیر پروانه ای با هوزینگ چدن داکتیل، دریچه فولادی ضد زنگ مرکزی، شفت پیوسته و نشیمنگاه قابل تعویض که به عنوان آب بندی فلنج نیز عمل می‌کند.

گیربکس برای شیرهای DN200/8 اینچ و بالاتر توصیه می‌شود. عملگر گیربکسی دستی با هندویل متناسب با محدوده شیرهای پروانه ای DN200/8 تا DN300/12 اینچ است.

تفاوت بین شیر پروانه ای گیربکسی و اهرمی
هر دو شیر پروانه ای اهرمی و باترفلای ولو گیربکسی شیرهایی هستند که نیاز به عملگر دستی دارند، به طور کلی به آنها شیر پروانه ای دستی می گویند، اما هنوز تفاوت هایی بین این دو در هنگام استفاده وجود دارد.

اهرم شیر پروانه ای اهرمی، دیسک را مستقیماً به حرکت در می‌آورد که به سرعت باز و بسته می شود اما پر دردسر است. شیر پروانه ای گیربکسی دیسک را از طریق گیربکس به حرکت در می‌آورد که به آرامی باز و بسته می شود اما کم دردسر می باشد. بنابراین، زمانی که فشار در خط لوله بالا باشد، استفاده از شیر پروانه ای اهرمی بسیار پر دردسر خواهد بود. در این زمان، باترفلای ولو گیربکسی باید بکار برده شود.

شیر پروانه ای که معمولا در مهندسی استفاده می شود، باترفلای ولو گیربکسی است، زیرا علاوه بر صرفه جویی در کار، عملکرد آب بندی آن نیز بهتر از شیر پروانه ای اهرمی است، به خصوص در محیط هایی با فرکانس باز و بسته شدن بالا، طول عمر این ولو بیشتر از شیر پروانه ای اهرمی خواهد بود.

شیر پروانه ای اهرمی معمولاً با قطرهای کوچک (زیر DN200) استفاده می‌شود، زیرا شیر پروانه ای با قطر کوچک دارای گشتاور کمی است و می‌تواند مستقیماً با دست باز و بسته شود، در حالی که شیر پروانه ای گیربکسی از یک گیربکس برای به چرخش درآوردن ساقه استفاده می‌کند که باعث صرفه جویی در نیرو می شود.

عملگر گیربکس دستی با هندویل متناسب با شیر پروانه ای
عملگر گیربکسی برای باز و بسته شدن شیرهای پروانه ای، به ویژه شیرهای بزرگتر، در مقایسه با عملگر اهرمی سنتی استفاده می شوند.

گیربکس، دقت، سبک جدید و ظاهری دیگر را در پیش میگیرد. گیربکس حلزونی خود قفل می شود، در نتیجه انتقال انعطاف پذیرتر و راندمان بالاتر است.

قسمت اتصال گیربکس حلزونی و ساقه شیر از بخش‌های مقاوم تشکیل شده است. همه فلنج‌ها استاندارد بین‌المللی ISO5211 را دارند که برای تطبیق با شیر، راحت‌تر است.

مشخصات باتر فلای ولو گیربکسی مدل لاگ
شیر پروانه ای با هوزینگ چدن داکتیل، شیر استیل مرکزی، شفت مداوم و سیت قابل تعویض که به عنوان آب بندی فلنج نیز عمل می‌کند. هوزینگ این شیر پروانه ای دارای سوراخ‌های مرکزی بوده و برای نصب بین فلنج ها مطابق با DIN PN6، PN10 یا PN16 و ASA 150 مناسب می‌باشد. طول ساختار کوتاه طبق EN 558 می‌باشد.

این باتر فلای ولو دارای گیربکس حلزونی دستی است که برای عمر طولانی، روغن کاری‌ شده‌ و توسط چرخ دورانی کار می کند.

محیط عملیاتی
سیستم Ballast
پردازش شیمیایی
تاسیسات نمک زدایی
دکل های حفاری
آب آشامیدنی
پودر خشک
مواد غذایی و آشامیدنی
صنایع گاز
صنعت معدن
HAVC
صنعت کاغذ
شن و ماسه
حمل و نقل
آب دریا
صنعت قند
تصفیه آب

فاضلاب

مزایا:
۱٫ نصب بدون محدودیت در جهت جریان.
۲٫ کاهش وزن و ابعاد کلی
۳٫ کاهش فشار کم و کاهش هزینه های انرژی
۵٫ تمیز کردن و ضد عفونی آسان برای سیستم آب آشامیدنی.
۶٫ سیستم تمیز کردن خودکار
۷٫ مقاومت خوب در برابر خوردگی

تا اینجا توضيحاتي در خصوص اجزاء و ويژگی‌های باتر فلای ولو گیربکسی ارائه کردیم که امیدواریم براي شما مفيد باشد. در ادامه به بررسی قیمت و خرید شیر پروانه‌ای گیربکسی می‌پردازیم.

قیمت شیر پروانه ای گیربکسی
مسلما باترفلای ولو گیربکسی نسبت به سایر شیرها متفاوت می‌باشد. متریال، فرآیندهایی با سیال‌های خاص، کاربردهای متفاوت شیر و سایر ویژگی‌ها آن در قیمت شیر پروانه‌ ای گیربکسی، تاثیرگذار هستند. همچنین شیرهای پروانه‌ ای گیربکسی در اندازه‌های متنوعی عرضه می‌شوند.

خرید شیر پروانه ای گیربکسی
فروشگاه اویلی کالا تامین کننده ابزار دقیق، شیر پروانه‌ای متنوعی را با توجه به نیاز مشتریان عزیز به طور مستقیم از کشورهای مختلف تامین‌ نموده‌ و شما میتوانید با تماس با همکاران ما در واحد فروش، استعلام قیمت شیر پروانه‌ای را‌ گرفته‌ و در صورت تمایل محصول مورد نظر خود را تامین نمایید.

برای تجربه خریدی موفق حتما به متریال بدنه و اتصال و نوع باترفلای ولو و فشار کاری و سیال عبوری توجه ویژه داشته باشید تا شیر صنعتی درستی را انتخاب کنید.

تک تک آیتم‌های فوق بر قیمت شیر پروانه‌ای تاثیر گذار خواهند بود فراموش نکنید که تیم فنی و فروش ما در اویلی کالا همواره در کنار شماست تا در زمینه خرید تخصصی و همچنین تامین کالا، مشاوره حرفه‌ای را تقدیم شما کند. جهت استعلام قیمت شیر پروانه‌ای گیربکسی و مشاوره جهت انتخاب با توجه به محل مصرف و کاربرد، با ما تماس بگیرید.
