جنس بدنه: چدن/ فولاد کربنی/ استنلس استیل

دیسک: استنلس استیل / فولاد کربنی
آب بندی و سیت: EPDM

بوشینگ: PTFE
نوع اتصال ویفری

اتصال: فلنج ANSI Class150، فلنج PN10، فلنج PN16
GN 10/16

اندازه گیری فشار:
PN16
دمای کاری سیال (-) 20 درجه سانتیگراد تا (+) 120 درجه سانتیگراد
عملگر: اهرم دستی

اهرم: آلومینیوم

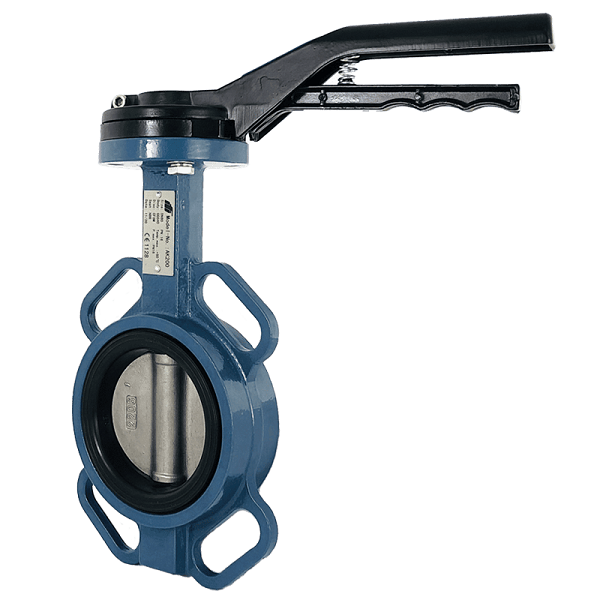

شیر پروانه ای ویفری اهرمی PN16
اگر قصد بررسی قیمت خرید شیر پروانه ای ویفری اهرمی PN16 معمولی و یا استیل را دارید در این بخش می توانید آن را ببینید زیرا اطلاعات ارزشمندی درمورد این محصول از جمله مزایا و معایب آن و به طور کلی سازه آن در اختیار شما قرار میدهیم تا با آگاهی بیشتری شیر پروانه ای مورد نظرتان را انتخاب نمایید.

ساختر شیر پروانه ای ویفری
شیر پروانه ای به سبک ویفری، بدنه حلقوی با چند سوراخ مرکزی بدون ضربه است. برخی از انواع ویفر دارای دو و برخی دیگر دارای چهار سوراخ هستند. پیچ‌های فلنج از طریق سوراخ‌های پیچ دو فلنج لوله و سوراخ‌های مرکزی شیر پروانه‌ای وارد می‌شوند.
این ولوها دارای یک دیسک فلپ مانند (ویفر) هستند که برای اجازه و محدود کردن جریان مایع استفاده می شود. این دیسک فقط در یک جهت باز می شود و تحت فشار معکوس بسته می شود تا دریچه را در برابر جریان سیال مخالف ببندد. شیرهای پروانه ای ویفری برای نصب در انتهای خط لوله استفاده می‌شود.

دیسک شیر پروانه‌ای یکی از قسمت‌های مهم شیر پروانه ای ویفری است. قسمت دیسک در شیر پروانه ای ویفری، وظیفه‌ی تنظیم و توقف جریان را بر عهده دارد. جنس دیسک شیر پروانه ای به نوع کاربرد و سیال آن بستگی دارد.

شیر پروانه ای اهرمی
شیر پروانه ای اهرمی نیاز به عملگر دستی دارند، به طور کلی به آنها شیر پروانه ای دستی می‌گویند. اهرم دستی برای شیرهای پروانه ای کوچک رایج است. دسته این امکان را فراهم می‌کند که شیر در حالت باز، نیمه باز یا بسته قفل شود. شیرهای پروانه‌ای توسعه‌ یافته دارای استم‌های بلندی هستند که امکان کار از راه دور شیر را هنگامی که در زیر زمین یا درون یک گودال قرار دارد، می‌دهند.

اهرم شیر پروانه ای اهرمی، دیسک را مستقیماً هدایت می‌کند که به سرعت باز و بسته می‌شود اما پر دردسر است. شیر پروانه ای با هندویل، دیسک را از طریق هندویل هدایت می‌کند که به آرامی باز و بسته می‌شود اما باعث صرفه جویی می‌شود. بنابراین، زمانی که فشار در خط لوله بالا باشد، استفاده از شیر پروانه ای اهرمی بسیار پر دردسر خواهد بود.

شیر پروانه ای اهرمی معمولاً با قطر کوچک استفاده می‌شود، زیرا شیر پروانه ای با قطر کوچک دارای گشتاور کمی است و می‌تواند مستقیماً با دست باز و بسته شود، در حالی که شیر پروانه ای گیربکسی از یک گیربکس برای به حرکت درآوردن ساقه به چرخش استفاده می‌کند.

باترفلای ولو ویفری اهرمی PN16
شیرهای ویفری اهرمی، بدون فلنج می‌باشند. در حقیقت این نوع از شیرهای پروانه ای نیازی به آب بندی ندارند. به منظور عبور بیشترین میزان جریان، در طراحی این شیرها، پروانه در موقعیت باز قرار می‌گیرد. این شیرهای پروانه ای، برای تنظیم و همچنین تعدیل جریان و حرکت سیال بکار می‌روند.

شیر پروانه ای با اتصال PN16 به سبک ویفری با عملگر اهرمی با کاربری آسان ساخته شده است. چدن با روکش اپوکسی، استحکام و مقاومت بالایی در برابر خوردگی ایجاد می‌کند و در صورت لزوم ممکن است مواد دیسک و سیت مختلفی در دسترس باشد. شیر پروانه ای ویفری اهرمی PN16 در صنایع مختلف برای سیالات مایع و گاز بکار برده می‌شود.

شیر پروانه ای ویفری اهرمی PN16 استنلس استیل
این شیر برای سیالات خورنده، قابلیت تحمل ۱۶ بار را دارد و توسط یک اهرم فشاری کار می‌کند. حداکثر فشار ممکن است بر اساس نوع سیال منحرف شود. شیر توسط یک فلنج از نوع ویفری به سیستم نصب می‌شود. محفظه چدنی آن را برای فشار و دماهای بالاتر مناسب می‌کند. دیسک فولادی ضد زنگ هم آن را برای کاربردهای آب، مواد خورنده یا محصولات غذایی مناسب می‌کند.

مواد و روکش‌های مختلف مورد استفاده برای شیرهای پروانه‌ای می‌توانند به بسیاری از موقعیت‌ها در حوزه صنعتی آب آشامیدنی و سایر سیالات مانند آب خام، آب دریا و غیره واکنش زیادی داشته باشند. این یک ویژگی موثر و قابل اعتماد در شرایط کاری مانند ایستگاه‌های پمپاژ، تصفیه آب، نمک زدایی، آبیاری و غیره می‌باشد.
